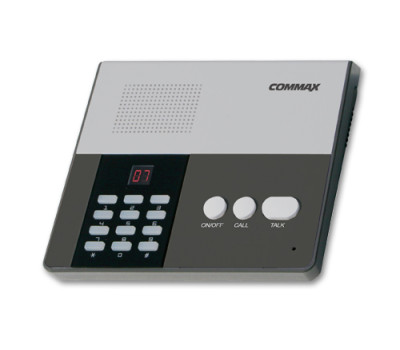

Переговорное устройство Commax CM-810

Commax CM-810 – центральный пульт селекторной системы. К нему при помощи кабеля может быть подключено до 10-ти абонентских пультов Commax CM-800S, размещённых на расстоянии не больше 300 м.

Полученная система переговорных устройств работает в режиме «главный-подчинённый»: с главной станции можно вызвать любой пользовательский пульт, остальные абоненты имеют связь только с центральным, но не между собой.  Переговоры ведутся в режиме полудуплексной громкой связи. Одновременно звук передаётся только в одну сторону. Для переключения с приёма на передачу необходимо нажать соответствующую кнопку.

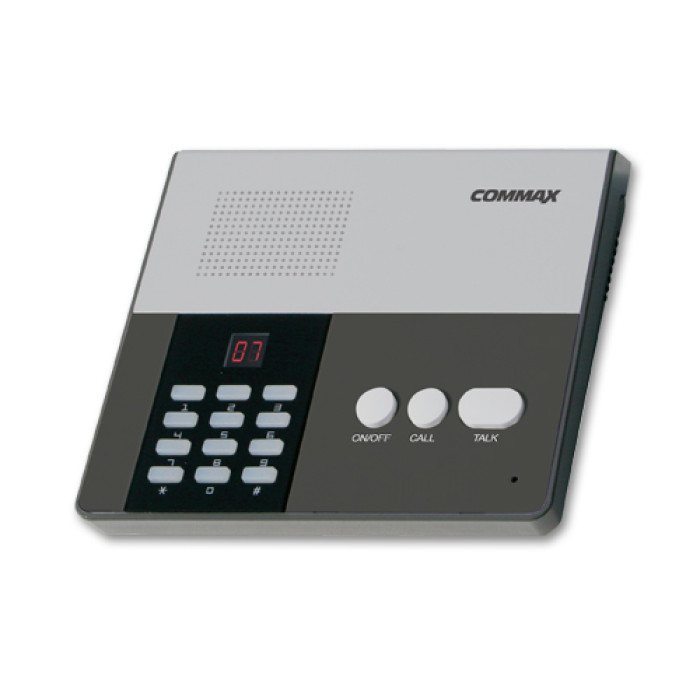

Конструкция главной станции Commax CM-810

Пульт Commax CM-810 имеет корпус небольших размеров, выполненный из прочного пластика. Предусмотрена возможность монтажа устройства на стену или установки на горизонтальные поверхности. Подключение к питанию происходит посредством трансформаторного блока типа Commax RF-1A, обеспечивающего выходное напряжение 12В.

На передней панели станции расположены:

• Дисплей для отображения номера вызывающего абонентского пульта
• Клавиатура для набора
• Управляющие кнопки «LOCK», «CALL», «TALK»
• Микрофон
• Динамик.

Сбоку находятся регуляторы громкости разговора и вызова. Разъёмы для подключения кабелей связи и питания расположены сзади.

Принцип работы центрального пульта Commax CM-810

С главной станции можно вести переговоры с отдельным абонентским пультом, и делать общие объявления для всех подключенных пользователей одновременно.

Для вызова конкретной станции нужно нажать кнопку с её номером, затем «#» и «CALL». При поступлении на CM-810 вызова от одной из CM-800S раздаётся сигнал и на дисплее появляется её номер. Что бы начать разговор с абонентом необходимо нажать кнопку «TALK». Чтобы услышать его ответ – кнопку «TALK» отпустить. Если вызов от станции приходит во время разговора, для переключения на второго абонента нужно дважды нажать на «#».

Чтобы сделать объявление по всем подключенным станциям одновременно требуется нажать сначала «0», а затем «#».
