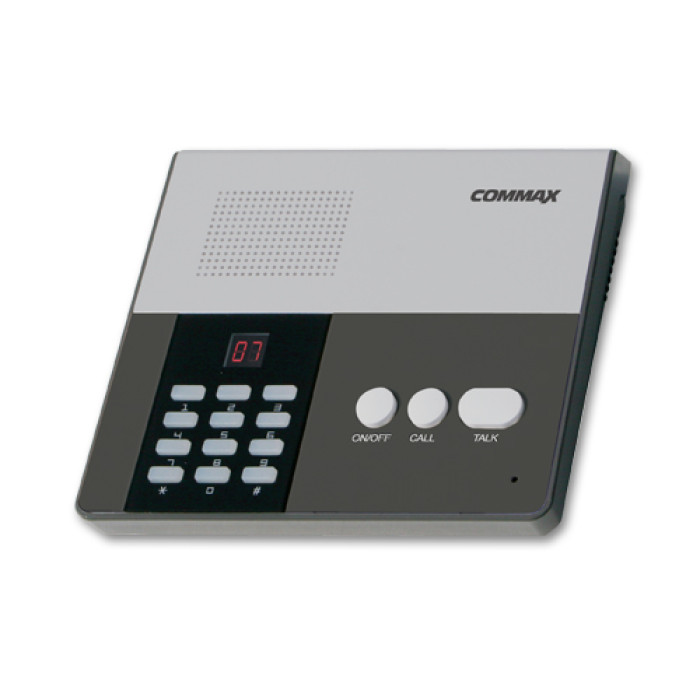

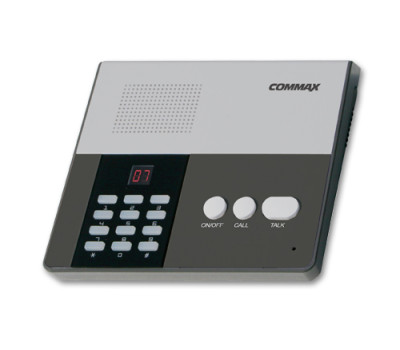

Переговорное устройство Commax CM-810M

Commax CM-810M — переговорный пульт для многопользовательской системы селекторной связи. При помощи проводного соединения к нему может быть подключено от одного до десяти аналогичных устройств. Длина соединительных кабелей может быть до 200 м.

Полученная система будет работать в режиме «каждый с каждым»: с любого пульта можно разговаривать с любым другим абонентским устройством. Тип связи — полудуплексный. Когда кнопка нажата — звук передаётся в одну сторону, когда отпущена — в другую. Способ ведения переговоров — громкая связь.

Конструкция переговорного устройства Commax CM-810M

Корпус пульта Commax CM-810M выполнен из прочного высококачественного пластика серого цвета. Его можно устанавливать на стол или, благодаря специальным креплениям на задней крышке, вешать на стену. Питание подаётся через адаптер типа Commax RF-1A с выходным напряжением 12 В. Количество блоков питания в системе зависит от количества и схемы подключения устройств в системе.

На верхней панели устройства находятся:

• индикатор для отображения номера вызывающего абонента
• клавиатура для вызова
• механические кнопки «TALK», «PRIV», «LOCK»
• система громкой связи.

Сбоку расположены кнопки для настройки громкости работы динамика и мелодии вызова. Кабель связи и питания подключается сзади.

Принцип работы селектора Commax CM-810M

Перед использованием переговорное устройство нужно настроить – задать для  него номер в системе и установить для других подключенных пультов мелодию вызова.

Далее, если с устройства нужно сделать звонок, набирается нужный номер и кнопка «#». Разговор включится автоматически. При нажатой кнопке «TALK» нужно говорить, при отпущенной – слушать. По окончании разговора опять нажимается «#».

Если на аппарат приходит вызов с другого пульта, раздаётся установленная мелодия, а на дисплее появится его номер. Разговор так же включается автоматически и никаких кнопок нажимать не нужно. При необходимости можно нажать на «PRIV» и вызывающему абоненту не будет слышен звук.
